// Alkalische Druckelektrolysetechnologie des ZSW

Mehr als 10 Jahre anwendungsnahe F&E

  • Technologiereifegrad TRL 5-6 (Versuchsaufbau bzw. Prototyp in Einsatzumgebung) nachgewiesen
  • Zertifizierung und Betriebszulassung, vollständige Anlagendokumentation, CE
  • Intelligentes Wärmemanagement für schnelles Anfahren aus dem Standby
  • Hohe Gasreinheit durch separate Elektrolytkreisläufe

Modulare, flexible Systemauslegung

  • Druckbetrieb bis 30 bar
  • Container- oder Rack-Aufbau
  • Anlagenskalierung durch Modulbauweise & Interface-Festlegung realisierbar
  • Anpassungsmöglichkeit an Betriebsort möglich durch Nutzung von vordefinierten Standard-Interfaces (BOP)

Kompakter Aufbau

  • Bis 1 MWel in Container integrierbar
  • Außenaufstellung oder Hallenaufbau möglich
  • Einfacher Transport, Aufbau und Inbetriebnahme am Betriebsort

Fernsteuerung / Überwachung

  • Leistungsüberwachung
  • Zustandsüberwachung
  • Betrieb mit sicherheitsgerichtetem Prozessleitsystem
Die Elektrolysesysteme des ZSW werden mit sicherheitsgerichteten Prozessleitsystemen betrieben. Die Systeme können aus der Ferne überwacht und gesteuert werden.

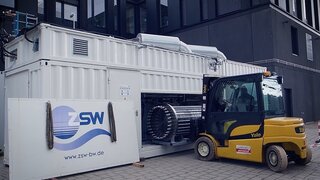

Einbringen eines Elektrolysestacks (hier ca. 300 kW) in die Systemumgebung. Aufgrund des Stackgewichts von ca. 2 Tonnen ist hierfür ein geeigneter Gabelstapler erforderlich. Das Elektrolysesystem ist so konzipiert, dass Stacks und sonstige Komponenten einfach gewartet und bei Bedarf ausgetauscht werden können.
ZSW-Forscher während Aufbau und Inbetriebnahme des Elektrolyseurs „made in Baden-Württemberg“.

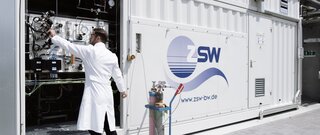

Alkalisches Druckelektrolysesystem des ZSW, ausgelegt auf eine Anschlussleistung von 1 MW bei einem Betriebsdruck von 16 bar. Die CE-zertifizierte container-integrierte Anlage wurde am H2-Hub in Grenzach-Wyhlen am Hochrhein unter Realbedingungen erprobt.

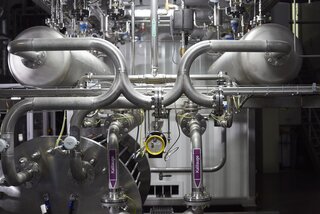

Einblick in die Gasprozesstechnik im Elektrolyse „made in Baden-Württemberg“. In den beiden Gasabscheidern (oben) erfolgt die Abtrennung der im Elektrolysestack (unten) entstehenden Produktgase H2 und O2 vom Elektrolyten (Kalilauge). Dieser wird über ein Pumpen- und Rohrleitungssystem in den Elektrolysestack zurückgeführt.

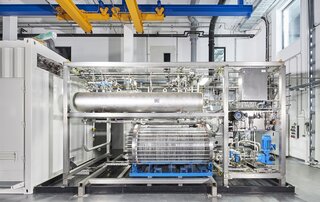

Alkalisches Druckelektrolysesystem des ZSW, ausgelegt auf eine Anschlussleistung von 1 MW bei einem Betriebsdruck von 30 bar. Der CE-zertifizierte Demonstrator „made in Baden-Württemberg“ beinhaltet nahezu ausschließlich Komponenten und Technologien von Zulieferern aus Baden-Württemberg.

Im ZSW-Technikum entstehen anwendungsnahe Technologiebausteine für die Herstellung von Wasserstoff und synthetischen Folgeprodukten, die im technischen Maßstab umgesetzt und erprobt werden.
