// ElyLab - Prüfstände

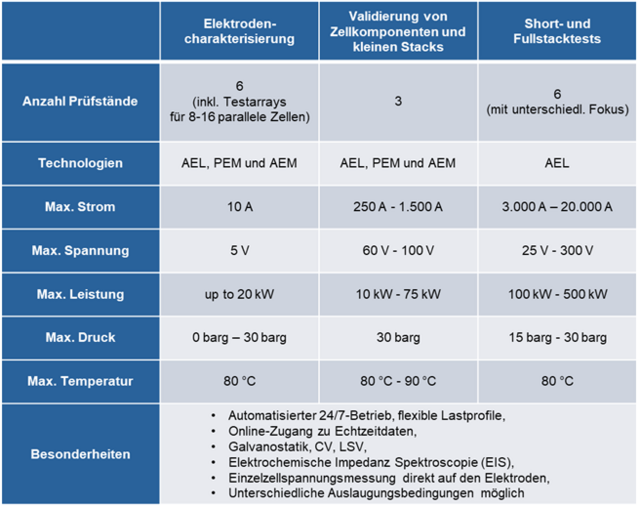

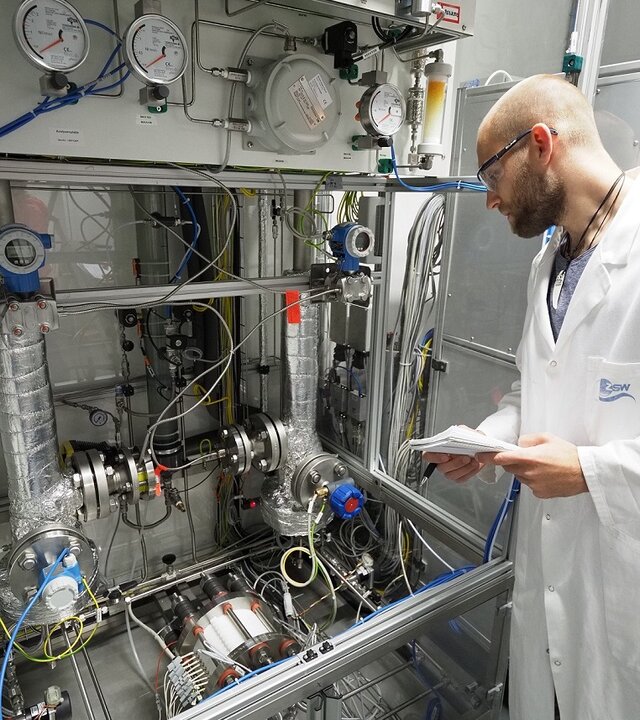

ElyLab-Testfeld am ZSW Stuttgart und Ulm:
- > 10 Prüfstände in verschiedenen Größen (...und wachsend)
- AEL, AEM und PEM
- Alle analytischen Methoden zur Charakterisierung von Elektroden
- Entwicklung von Methoden und Prüfprotokollen (z.B. AST-Protokolle)

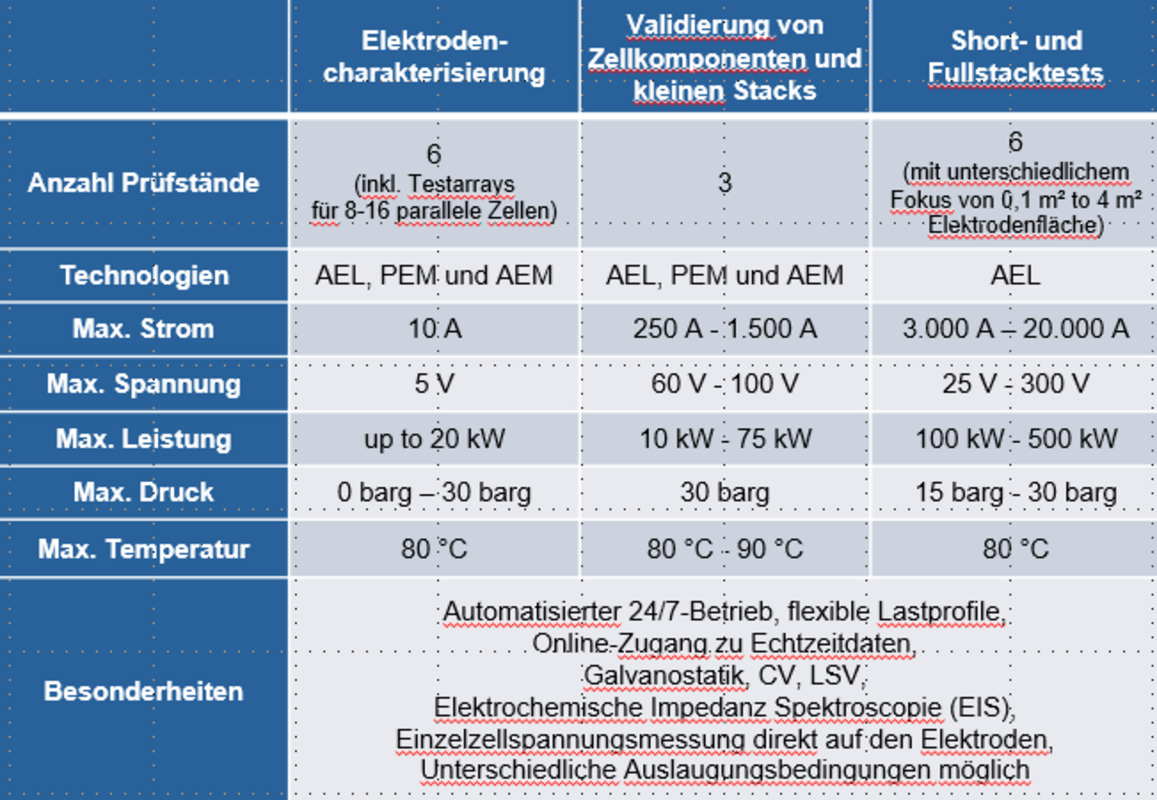

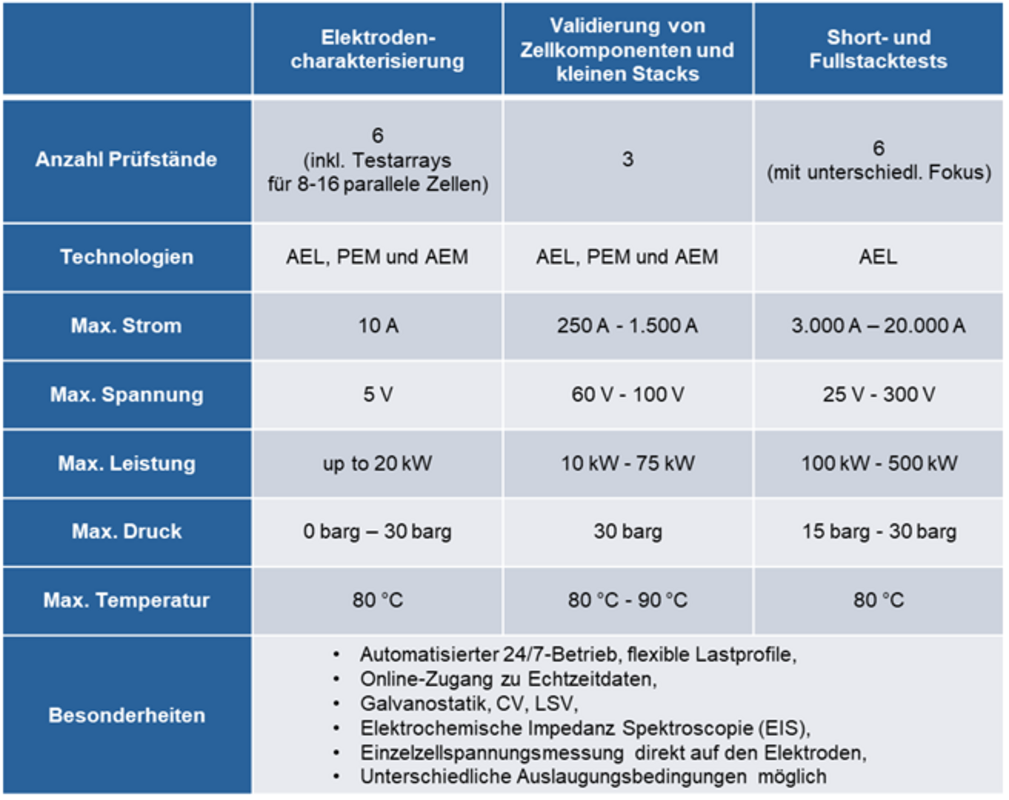

Weitere detaillierte Informationen zu den Prüfständen des ZSW:

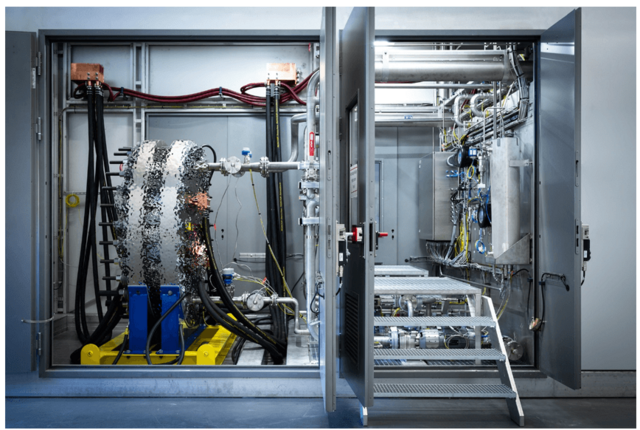

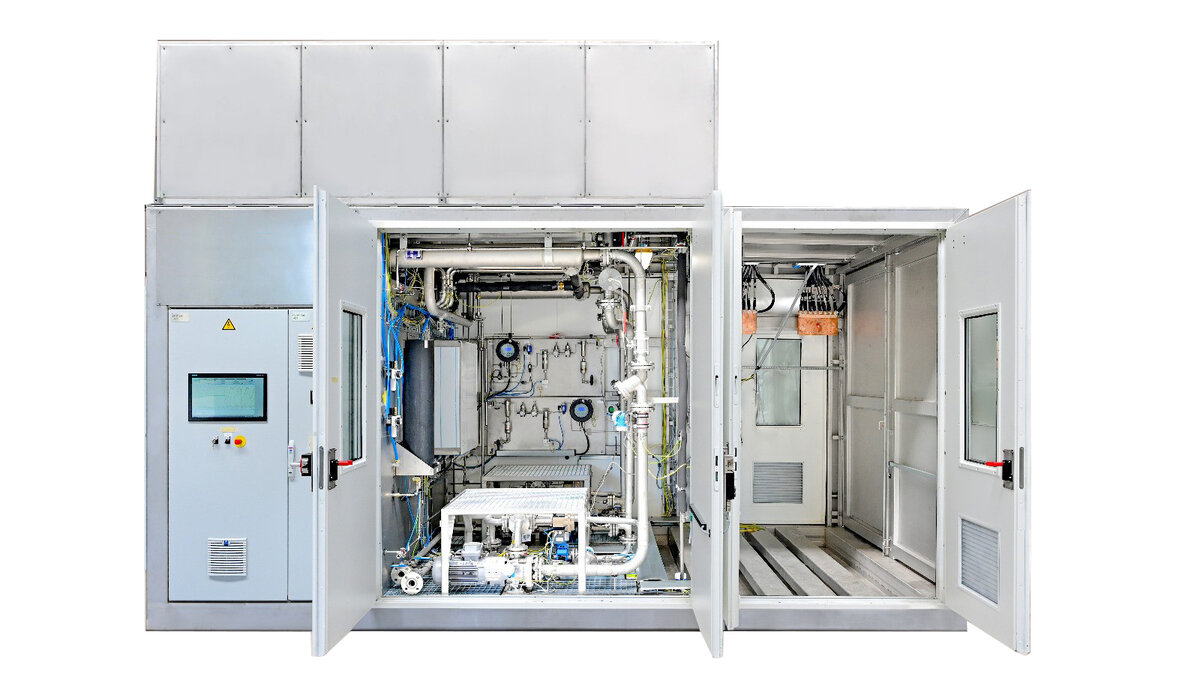

Untersuchung von Shortstacks im technischen Maßstab:
- DC-Strom bis zu 20.000 A
- DC-Spannung bis zu 50 V
- Leistung bis 460 kWel
- Stack-Bauraum L x Ø : 2 m x 3,1m
- Druck bis 30 barg
- Temperatur bis 80 °C
- 24h-Betrieb

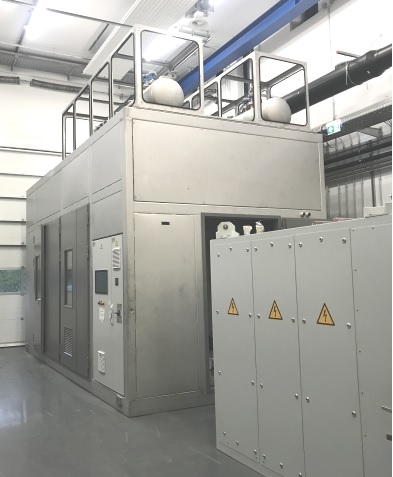

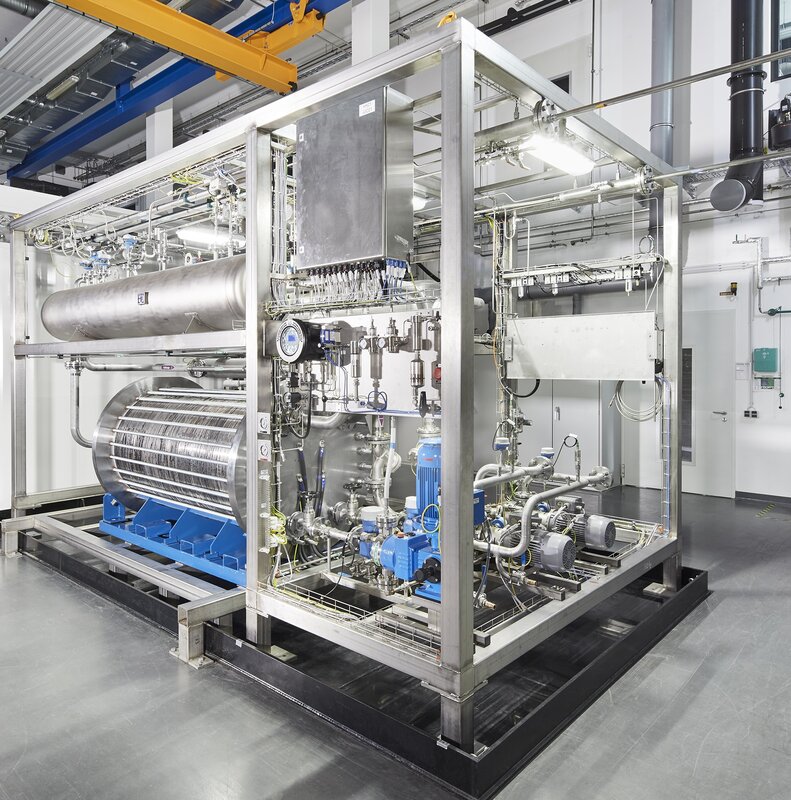

Untersuchung von Short- und Langstacks im technischen Maßstab:
- DC-Strom bis zu 5.400 A
- DC-Spannung bis zu 150 V
- Leistung bis 450 kWel
- Stack-Bauraum L x Ø : 2 m x 2,6 m
- Druck bis 30 barg
- Temperatur bis 80 °C
- Einzelzellen-Spannungsmessungen
- 24h-Betrieb
Untersuchung von Stacks und Systemkomponenten im technischen Maßstab in realer Systemumgebung:
- DC-Strom bis zu 1.800 A
- DC-Spannung bis zu 300 V
- Leistung bis 500 kWel
- Stack-Bauraum L x Ø : 2,6 m x 1,3 m
- Druck bis 30 barg
- Temperatur bis 80 °C
- 24h-Betrieb

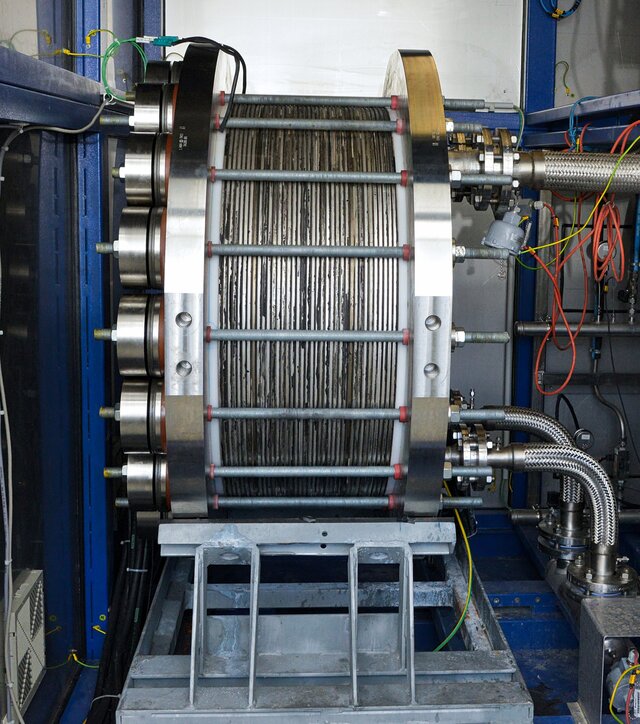

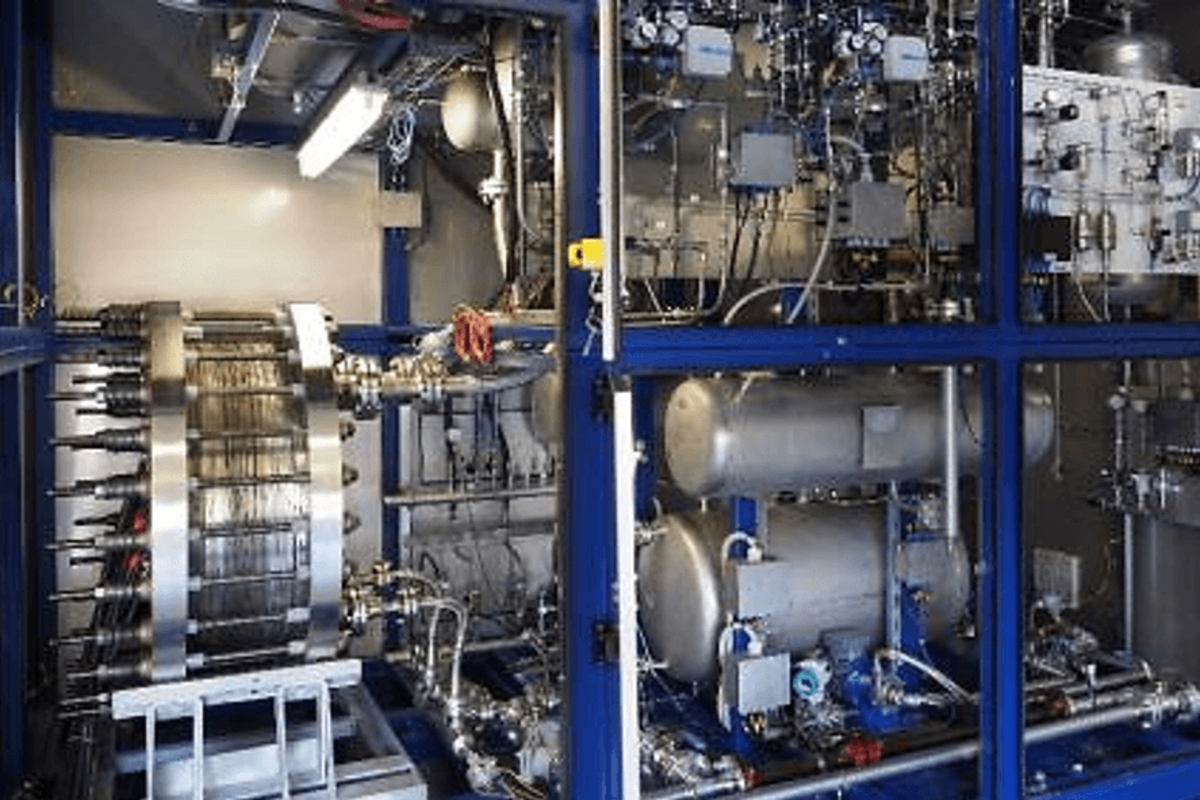

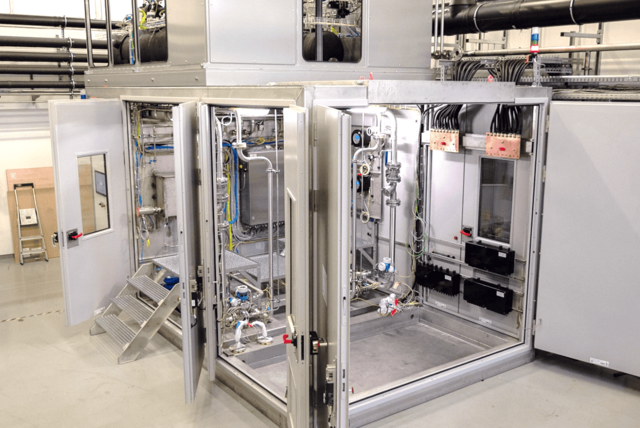

Untersuchung von Elektrolysestacks und Stackkomponenten:
- DC-Strom bis zu 6.000 A
- DC-Spannung bis zu 100 V
- Leistung bis 200 kWel
- Stack-Bauraum L x Ø : 1,8 m x 2,5 m
- Druck bis zu 30 barg
- Temperatur bis 80 °C
- Einzelzellen-Spannungsmessungen
- 24h-Betrieb
Untersuchung von Elektrolyse-Stacks und Stackkomponenten:
- Doppelgleichrichter mit 2 Verschaltungen:
- Max. 2.500 A bei max. 50 V
- Max. 5.000 A bei max. 25 V - Stack-Bauraum L x Ø : 1 m x 1,4 m
- Druck bis zu 16 barg
- Temperatur bis 70 °C
- Einzelzellen-Spannungsmessungen
- 24h-Betrieb

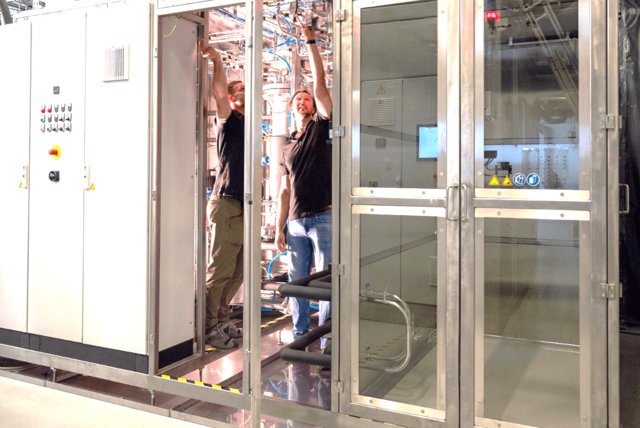

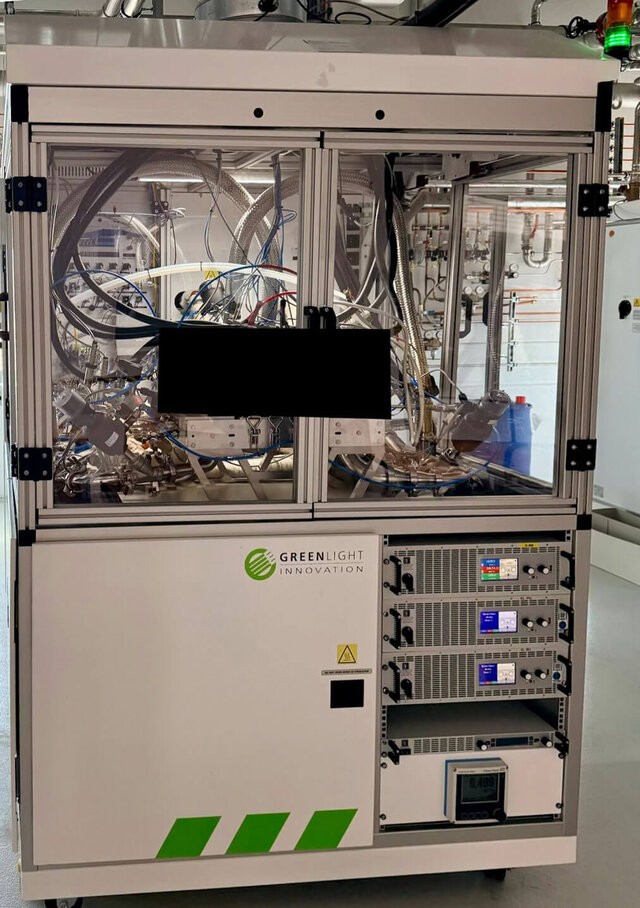

Untersuchung und Validierung von AEM- und AEL-Stacks und Komponenten
(Elektrodenbeschichtungen, Elektroden, Membranen usw.):
- DC-Strom bis zu 1.500 A
- DC-Spannung bis zu 100 V
- Leistung bis 75 kWel
- Stack-Bauraum L x Ø : 1,2 m x 1,5 m
- Druck bis zu 30 barg
- Temperatur bis 90 °C
- Einzelzellen-Spannungsmessungen
- 24h-Betrieb

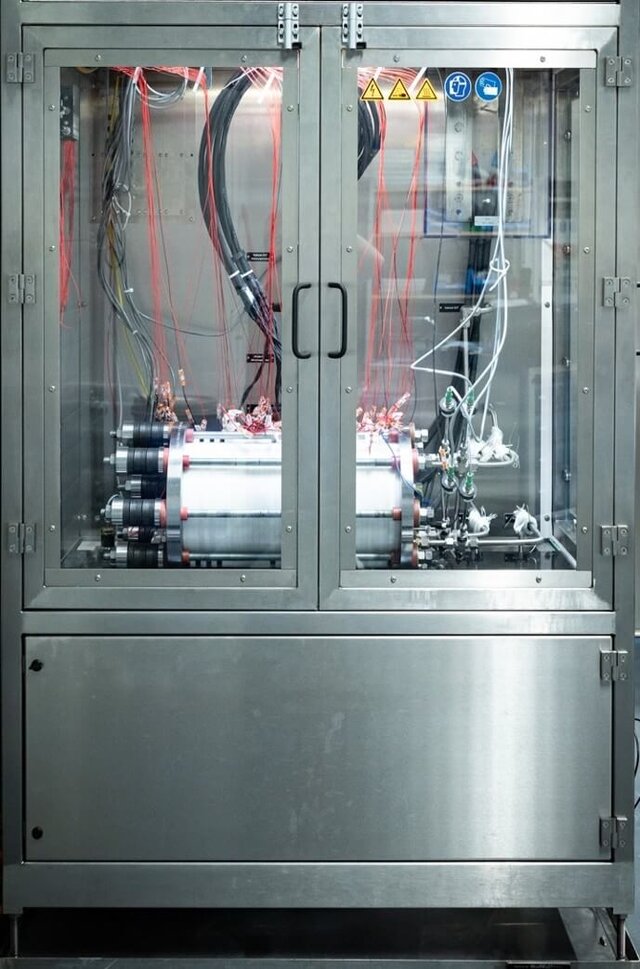

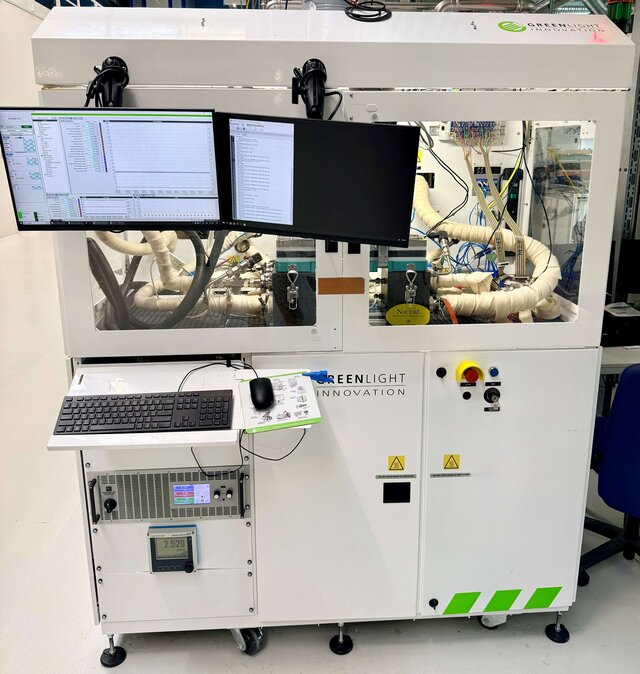

Untersuchung und Validierung von Stacks und Komponenten (Elektrodenbeschichtungen, Elektroden, Membranen usw.):
- DC-Strom bis zu 250 A
- DC-Spannung bis zu 80 V
- Leistung bis 20 kWel
- Stack Bauraum L x Ø : 0,6 m x 0,5 m
- Druck bis zu 30 barg
- Temperatur bis 90 °C
- Einzelzellen-Spannungsmessungen und -EIS
- 24h-Betrieb

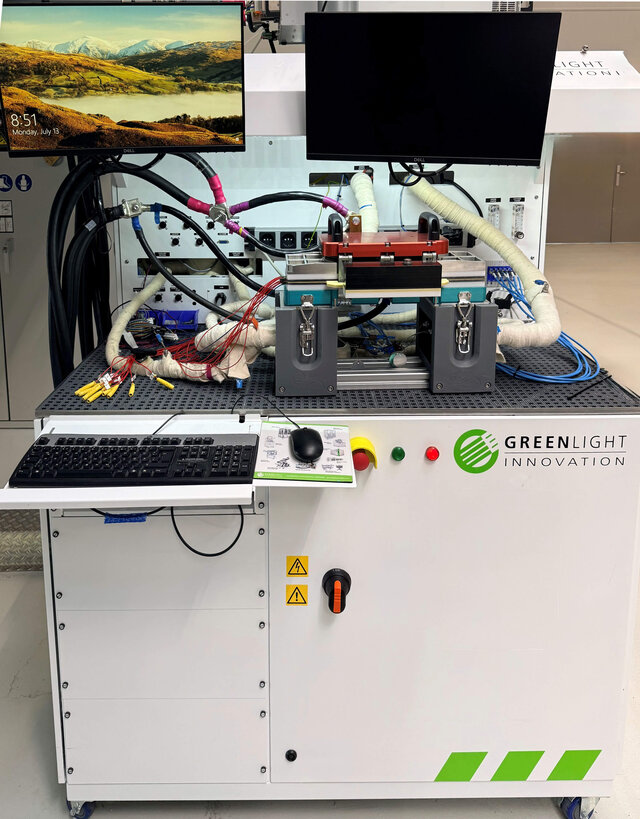

Untersuchung und Validierung von Stacks und Komponenten (Elektrodenbeschichtungen, Elektroden, Membranen usw.):
- DC-Strom bis zu 340 A
- DC-Spannung bis zu 80 V
- Leistung bis 10 kWel
- Druck bis zu 16 barg
- Temperatur bis 90 °C
- Einzelzellen-Spannungsmessungen und -EIS
- 24h-Betrieb

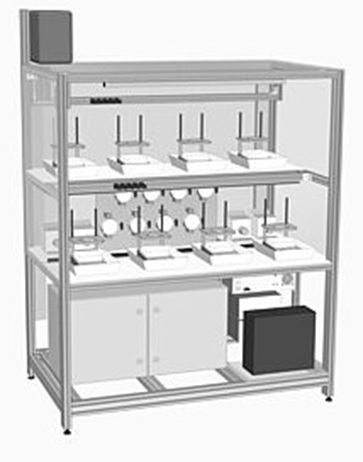

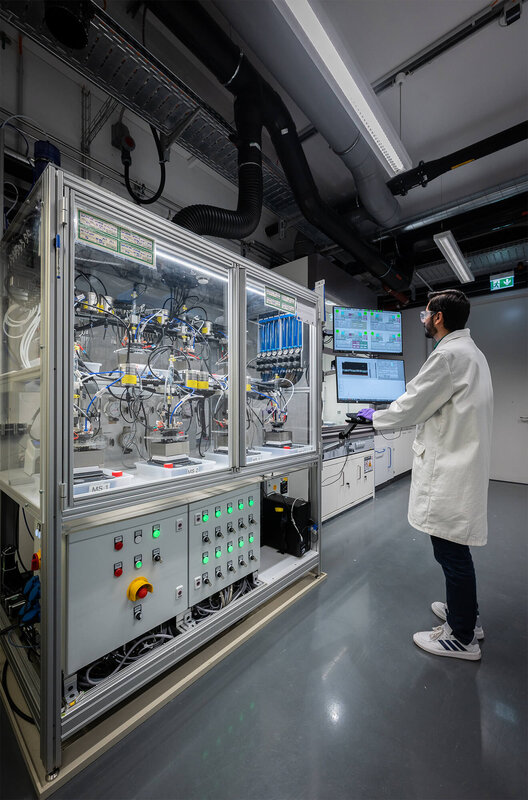

Untersuchung beschichteter kathodischer oder anodischer Einzelektroden und Membranen in bis zu 8 Messzellen.
- Elektrodenfläche 3 cm²
- 8 Kanäle mit je bis zu 10 A
- 1 Potentiostat wechselweise für 1 Kanal nutzbar für EIS-Untersuchungen
- Temperatur bis 80 °C
- Automatisiertes Abfahren von Lastprofilen
- 24h-Betrieb
Untersuchung beschichteter kathodischer oder anodischer Einzelektroden und Membranen in einer Messzelle.
- Zellspannungen vergleichbar zu 100 cm² und 5 barg
- Aktive Zellfläche 3 cm²
- Stromdichten bis zu 1.500 mA/cm²
- Temperatur bis zu 80 °C
- Elektrochemische Impedanz-Spektroskopie (EIS)
- Variation der Auslaugungsbedingungen möglich

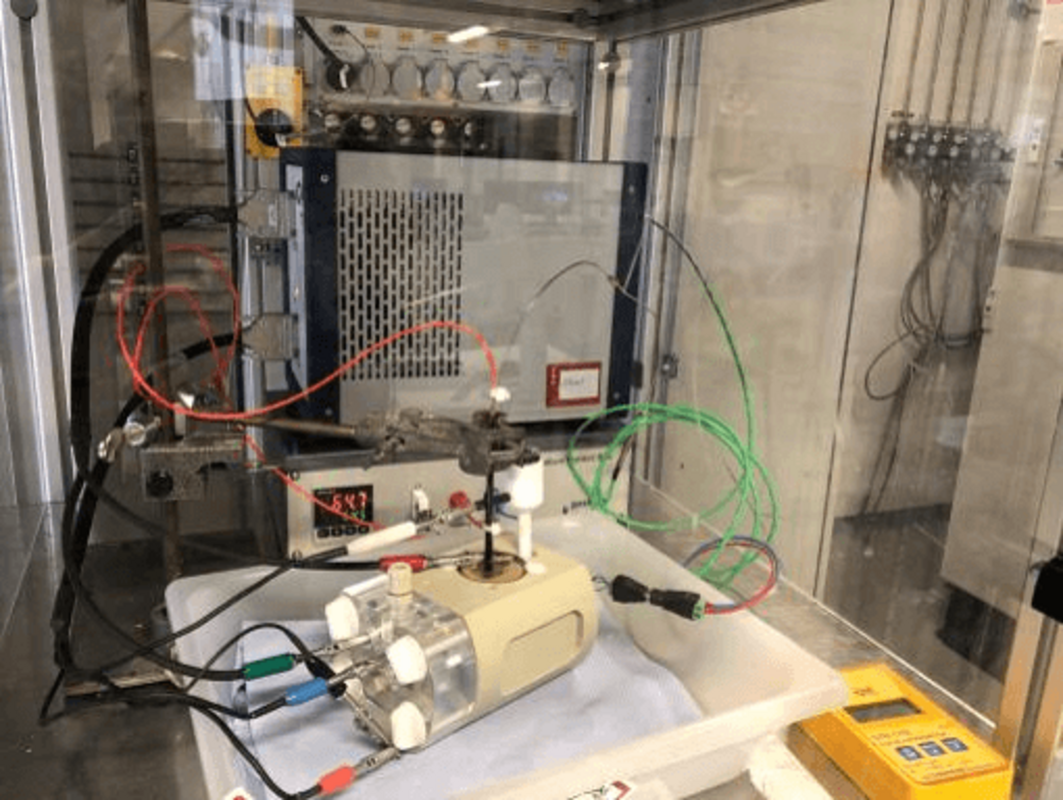

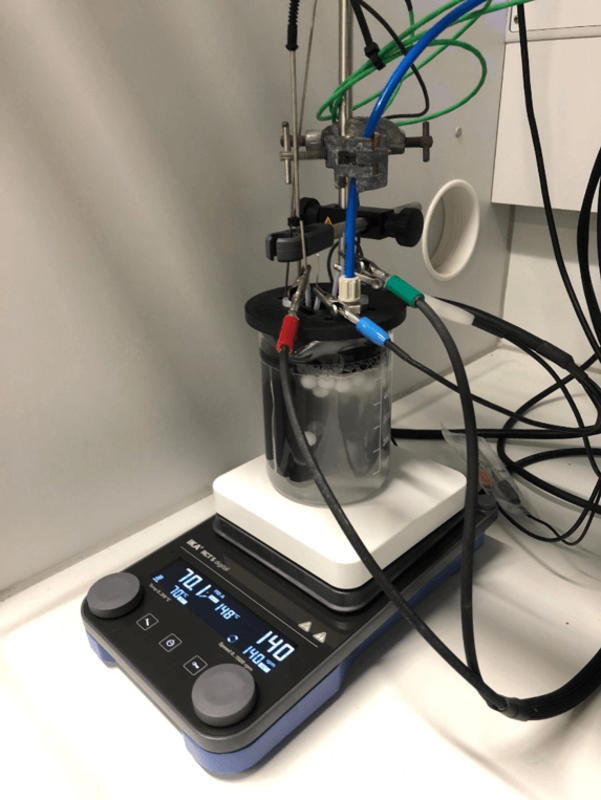

Untersuchung beschichteter kathodischer oder anodischer Einzelektroden in einer Messzelle.
- Bestimmung der Überspannung, Tafel-Steigung und aktiver Oberfläche mit einer Referenzelektrode
- Aktive Zellfläche 1 - 3 cm²
- Stromdichten bis zu 1.500 mA/cm²
- Elektrochemische Impedanz-Spektroskopie (EIS)
- Linear Sweep Voltammetry (LSV)
- Cyclo-Voltammetry (CV)
- Variation der Auslaugungsbedingungen möglich
